Les aménagements intérieurs

La cuisine

Situé sur tribord en contrebas de la timonerie, la cuisine dispose de deux éviers ronds, d'un égouttoir, d'une cuisinière 4 feux et d'un coffre réfrigérateur de 200 litres.

Coin cuisine
Réfrigération
Cuisinière

Eviers inox cylindriques
Egouttoir
Placards
Cuisinière
Réfrigérateur

Haut de la page

Le coin cuisine

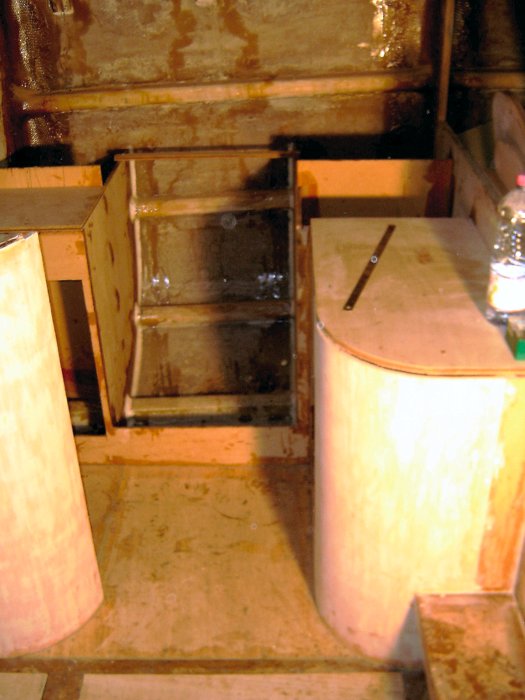

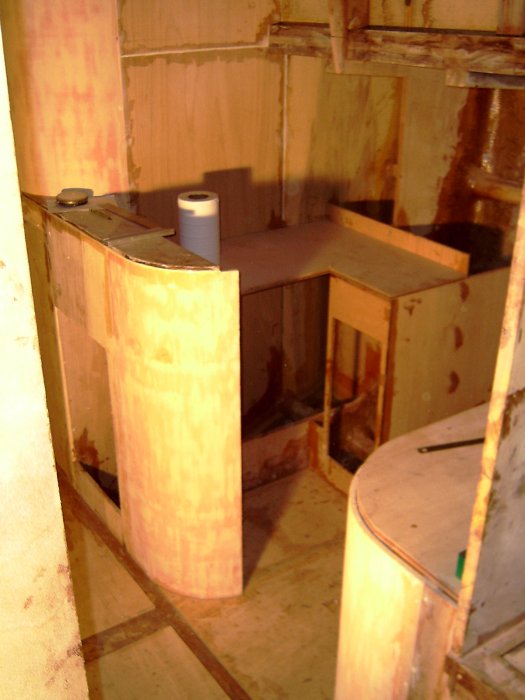

	Structure de base.

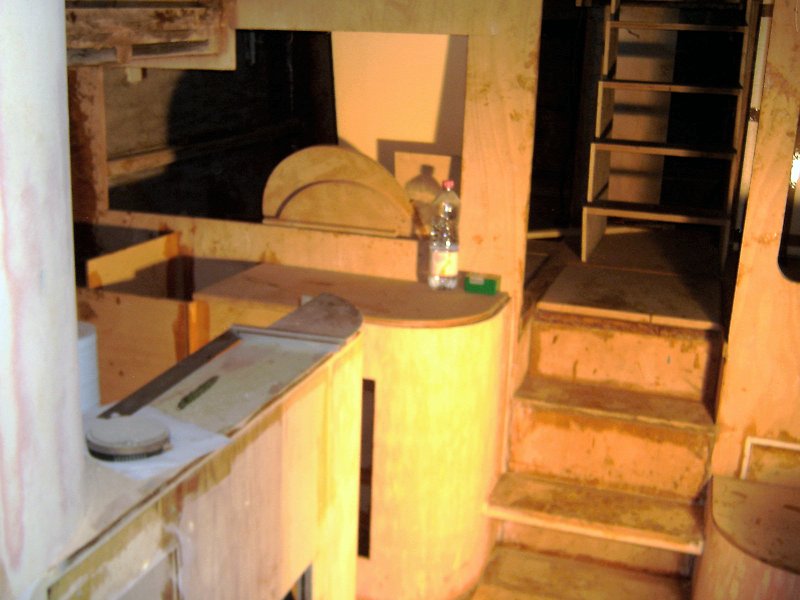

	Emplacement de la cuisinière.

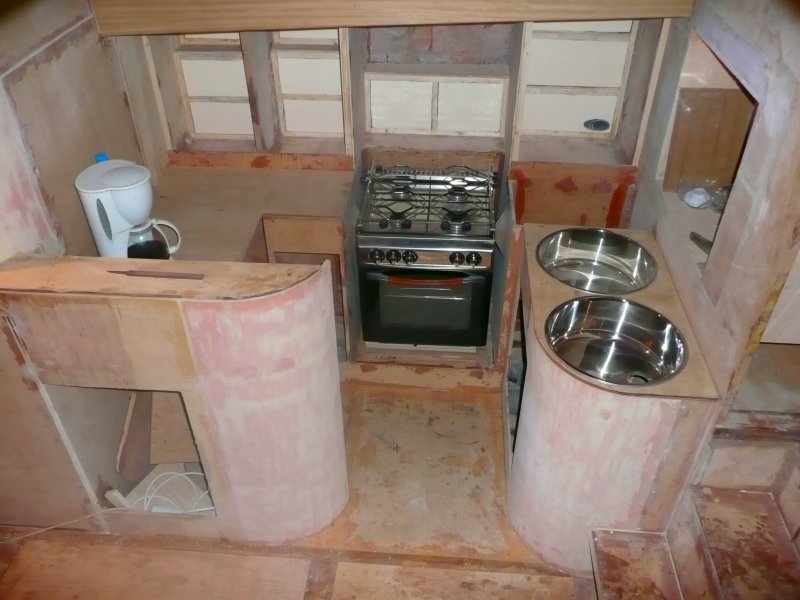

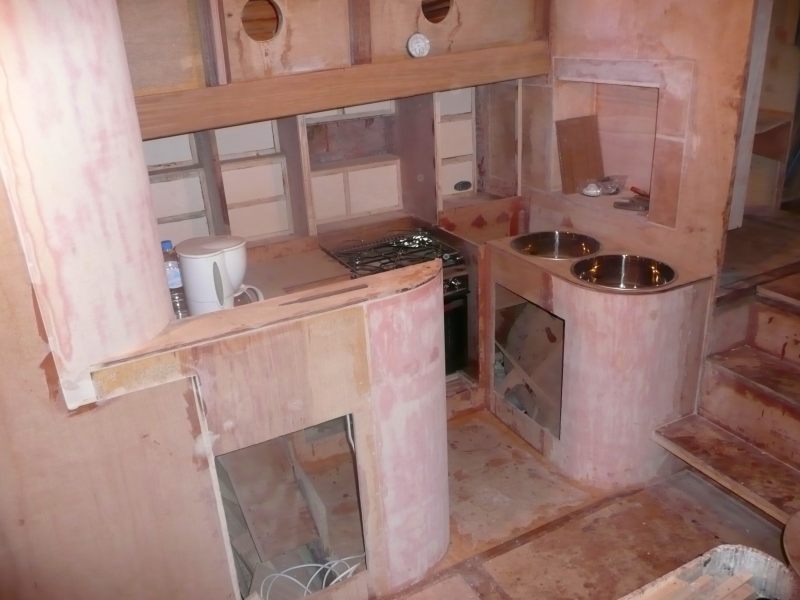

	Presque opérationnelle... au moins pour le café !
Le matériau pour le revêtement des plans de travail n'est pas encore arrêté. Lamellé de chêne pour moi, Corian pour madame (hors de prix), carrelage exclu... On cherche encore une vraie bonne idée...... Suggestions bienvenues !

Haut de la page

Réfrigération

Le réfrigérateur est composé de deux éléments distincts : - La glacière elle-même, fabriquée en CP stratifié, dans laquelle sera installé l'évaporateur. - Le compresseur, relié à l'évaporateur, qui sera installé sous le lavabo des toilettes avant (soit à environ 1 mètre).

D'une capacité de 200 litres, le coffre réfrigérateur dispose d'une ouverture principale sur le dessus et d'une petite ouverture latérale au niveau de l'évaporateur, avec un tiroir monté sur glissières.

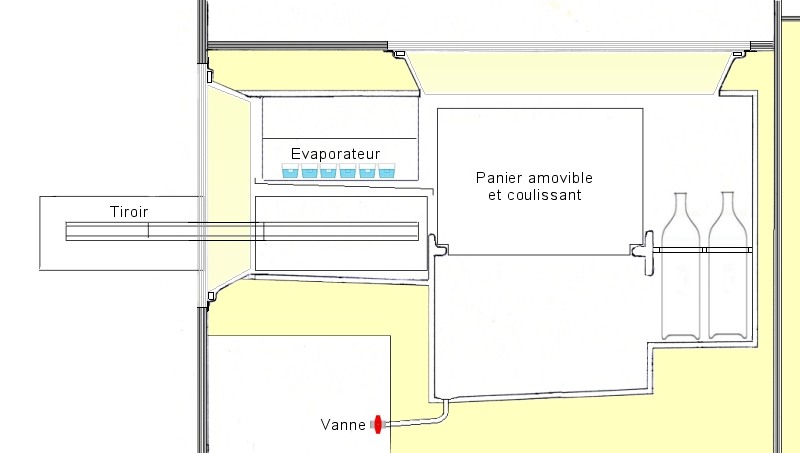

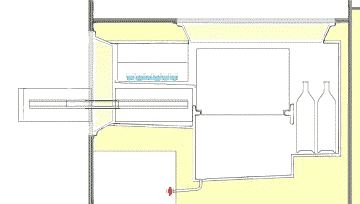

Coupe transversale

	Groupe Danfoss BDF 50 à refroidissement par eau et évaporateur caisson.

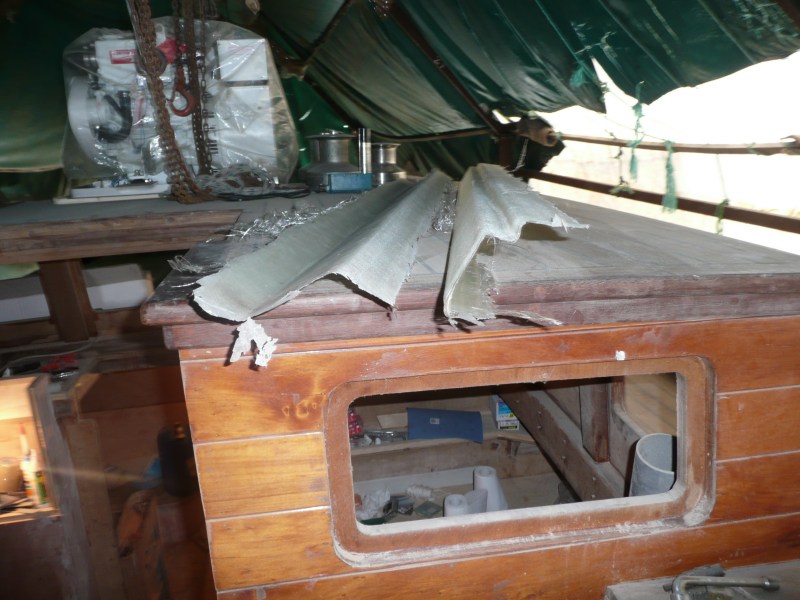

Fabrication des profilés d'ouverture.

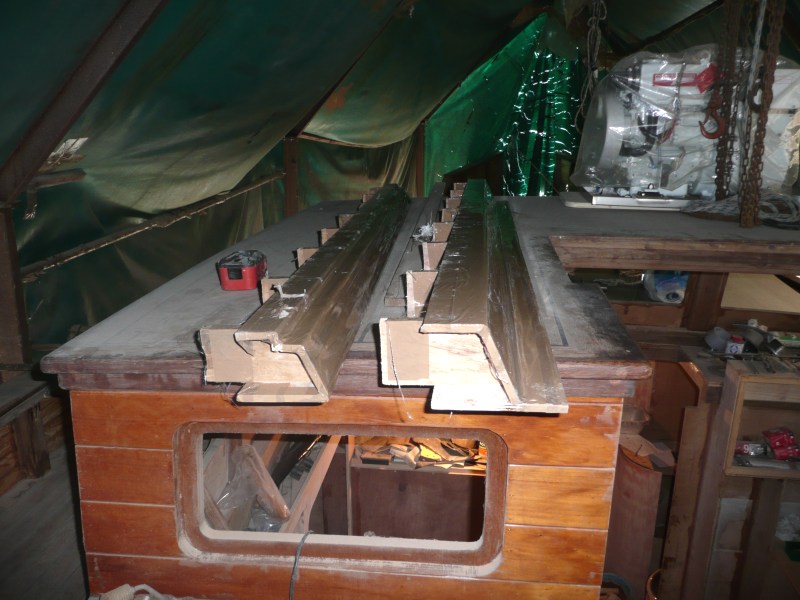

	Des moules ont été réalisés pour la stratification de profilés. Celui de gauche correspond aux ouvertures de la glacière et intègre l'emplacement pour un joint d'étanchéité. Celui de droite correspond aux portes.

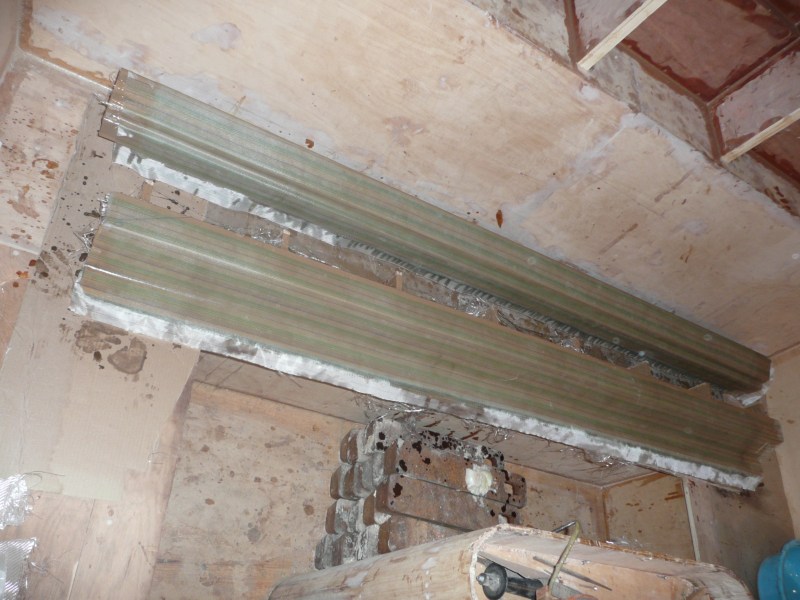

	Stratification des profilés et vue après démoulage.

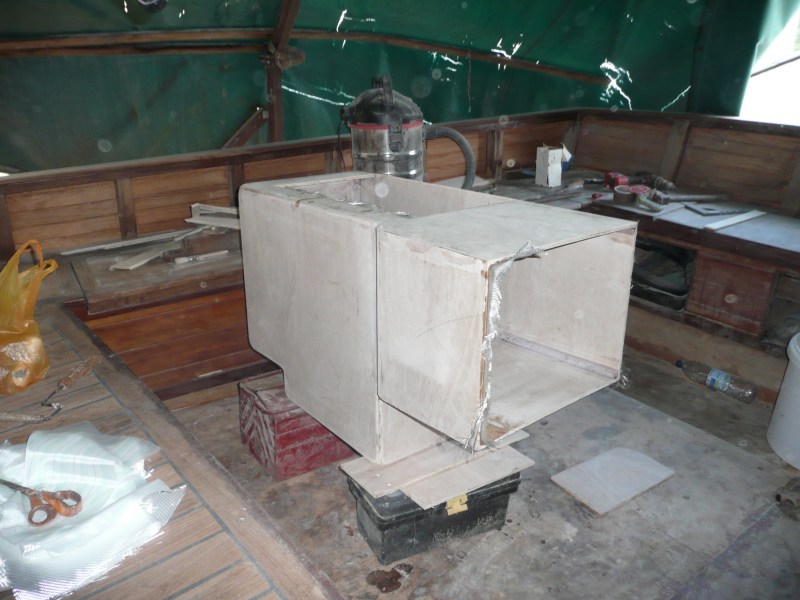

Fabrication du caisson.
	Le caisson de la glacière est réalisé en contre-plaqué de 10 mm, assemblé très simplement par des vis directement dans les chants, sans ajustage précis.

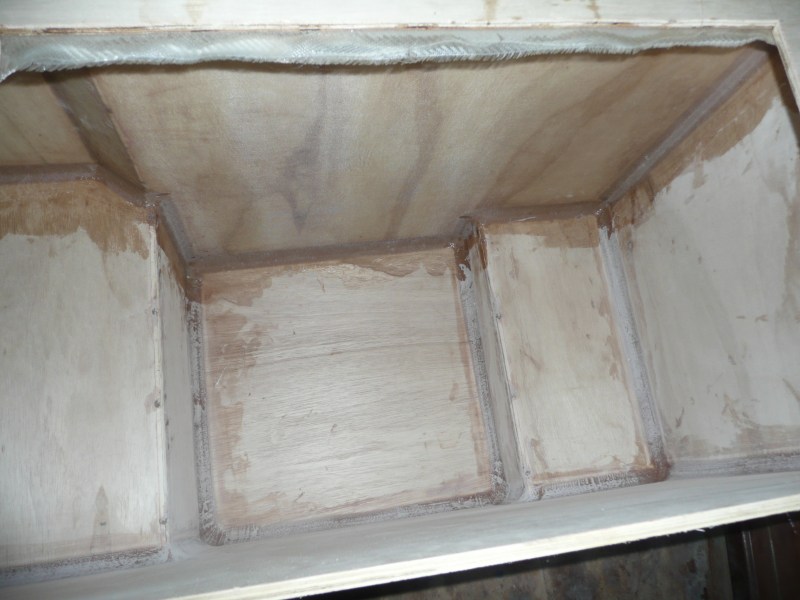

Un joint congé époxy est appliqué dans tous les angles intérieurs puis deux couches de tissu (300g/m2) sont stratifiées sur toutes les faces. Pour des raisons de facilité de mise en œuvre, ces stratifications sont faites une face par une face, avec pose d'un tissu d'arrachage.
	Après stratification de l'intérieur, les vis extérieures sont enlevées, les angles arrondis, les trous et défauts rebouchés au mastic époxy. Des renforts sont collés aux endroits de fixation de l'évaporateur et des glissières du tiroir. Les profilés d'ouverture sont collés et le tube de cuivre pour l'évacuation de l'eau est mis en place. L'ensemble est ensuite recouvert d'une couche de tissu stratifié.

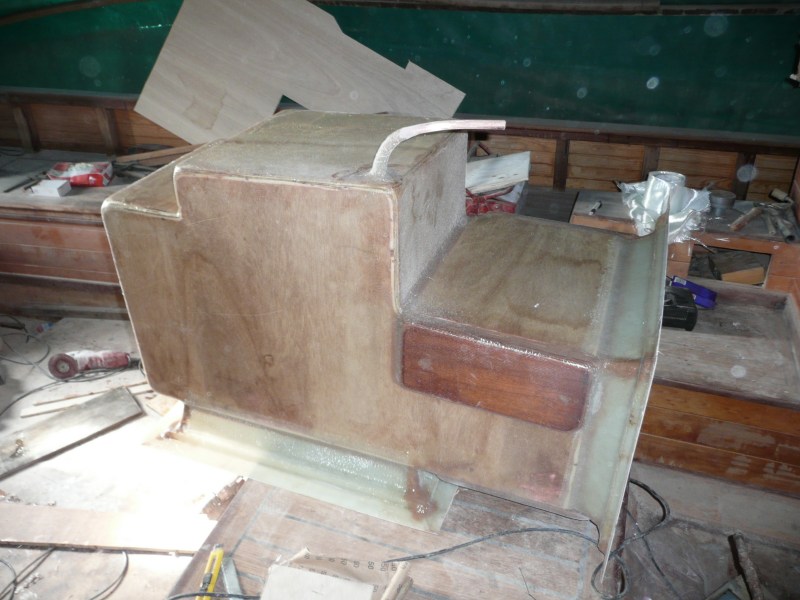

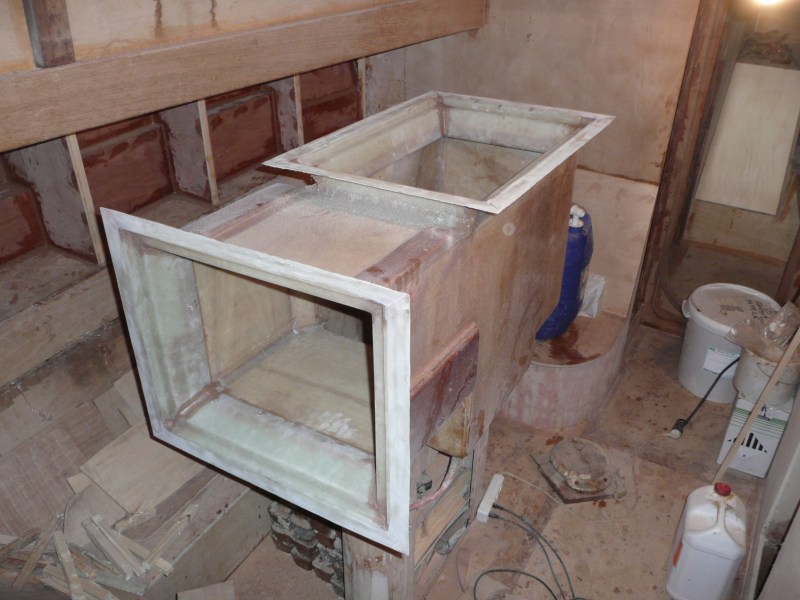

Le bloc glacière prêt à être mis en place.

Mise en place et isolation de la glacière.

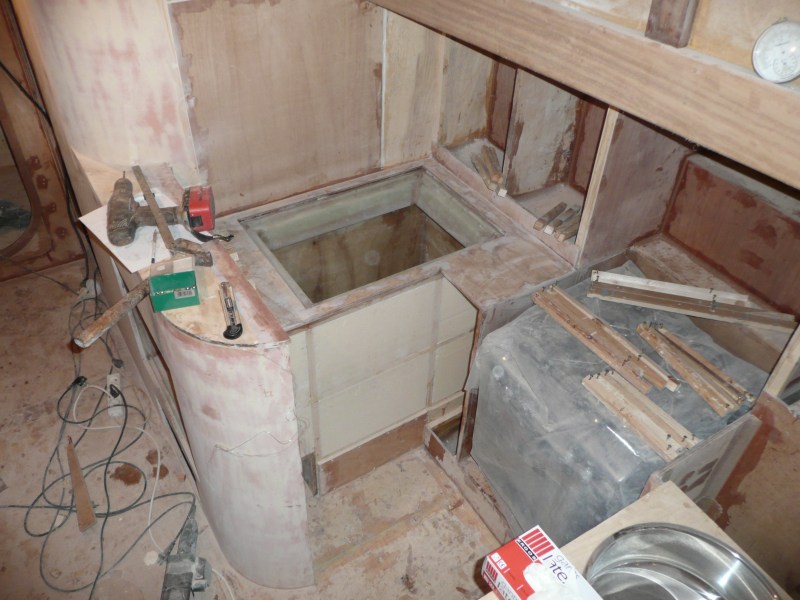

	Mise en place du bloc.
	Isolation

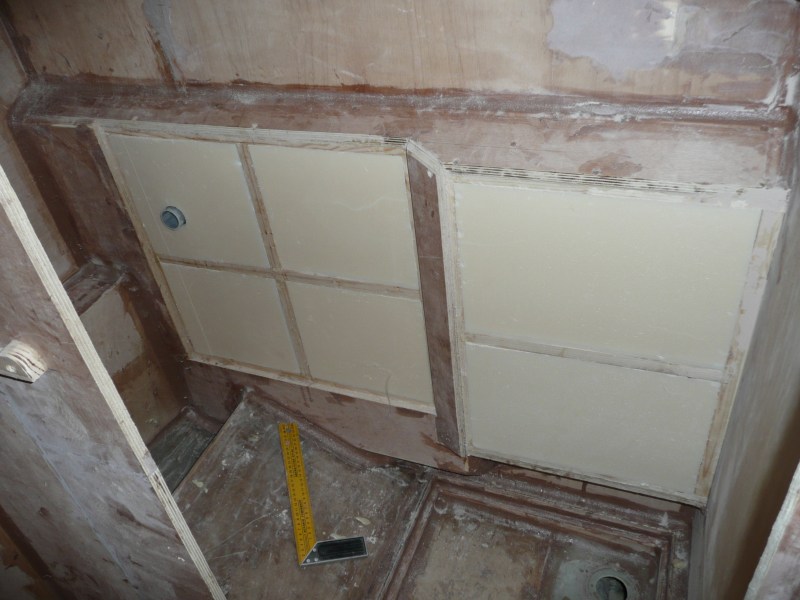

	L'isolation est réalisée en mousse polyuréthane, maintenue lors de son expansion par des plaques de polystyrène extrudé.
L'isolation empiète un peu dans la partie douche-wc des toilettes avant. On aperçoit sur la gauche le tube de pvc pour le passage de la tuyauterie reliant l'évaporateur au compresseur.
10 cm d'épaisseur pour les côtés et le dessus. En dessous et côté coque, l'isolation est plus importante car elle va jusqu'à la coque et varie ainsi de 15 à 25 cm.

Finitions de l'intérieur.
Il reste à mettre en place les quelques compartimentages intérieurs, à poncer, enduire et peindre l'ensemble avec une peinture alimentaire.

Haut de la page

Cuisinière

Cuisinière à gaz de marque ENO. Elle sera alimentée par une bouteille de gaz de 13 kg qui sera placée dans un coffre du cockpit (avec aérations haute et basse) ainsi qu'une seconde bouteille de réserve. De quoi nous assurer une autonomie conséquente.
	Nous avons choisi le modèle Chef (c'est surtout le choix de l'intendante...), non pas pour ses quatre brûleurs, mais surtout pour la taille du four. - 4 brûleurs - Gril - Four de 42 litres - Tout inox
