Tous les détails de la construction du Mandragore 2,
étape par étape

Les aménagements intérieurs

plan timonerie

Timonerie et table à cartes

Sas de descente isolé du reste des aménagements, la zone timonerie, surélevée, offre une visibilité sur 360°. Elle dispose sur bâbord d'une couchette de quart et de la timonerie intérieure, et sur tribord de la table à cartes et d'un placard à cirés.
Elle se situe au-dessus du compartiment moteurs dans lequel se trouvent, outre les deux moteurs de propulsion, le groupe électrogène et le ballon d'eau chaude(> équipements).

Plan timonerie
  • 1 Descente
  • 2 Table à cartes
  • 3 Placard à cirés
  • 4 Accès cabine arrière
  • 5 Accès compartiment moteurs
  • 6 Timonerie intérieure
  • 7 Tableau électrique et placard
  • 8 Couchette de quart
  • 9 Placard et emplacement du chauffage à air pulsé


Réservoirs de gazole et aérations compartiment moteur

Avant la réalisation des aménagements de la timonerie, il était nécessaire de mettre en place les gaines d'arrivée d'air frais dans le compartiment moteur, ainsi que les réservoirs additionnels de gazole (le réservoir principal de 400 litres étant déjà en place au fond du compartiment moteur).

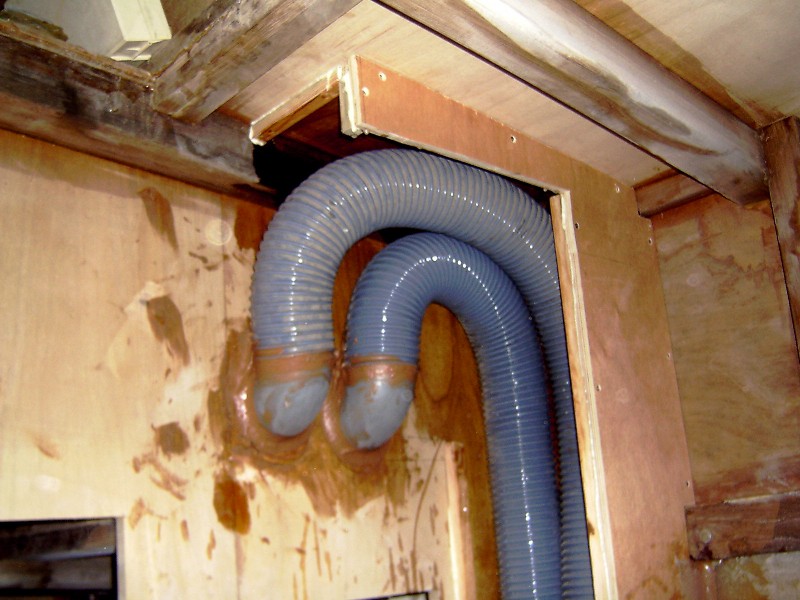

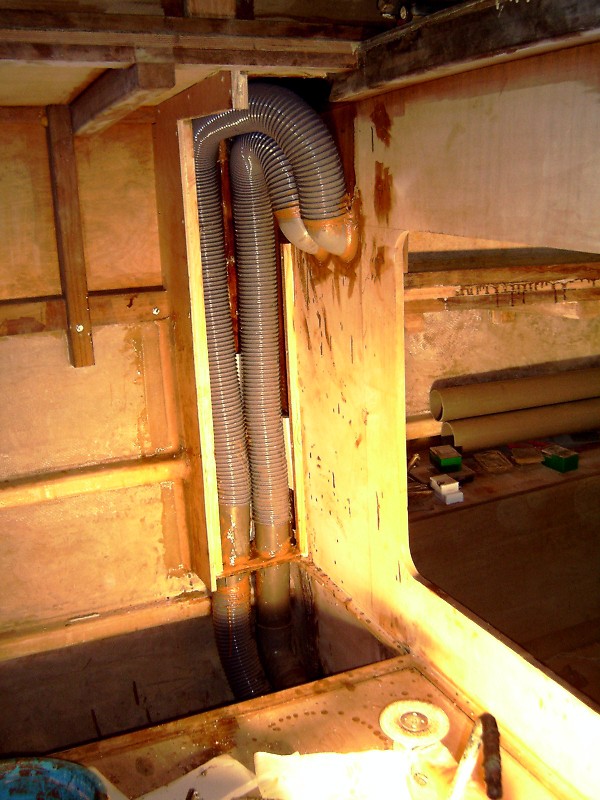

Ventilation moteur Deux gaines d'aspiration d'air frais Ø 100mm de chaque côté.
Elles aspirent l'air dans les coffres servant de marches entre le pont avant et arrière et peuvent être obturées.

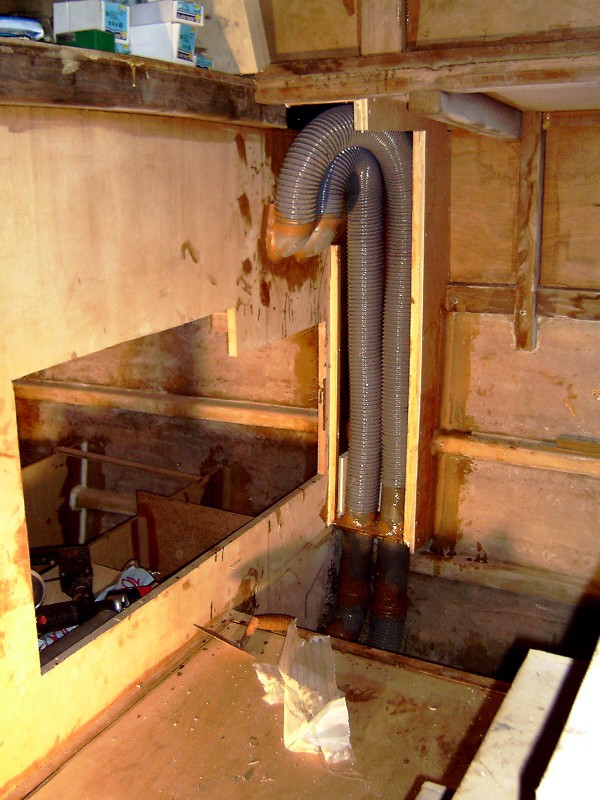

Ventilation moteur

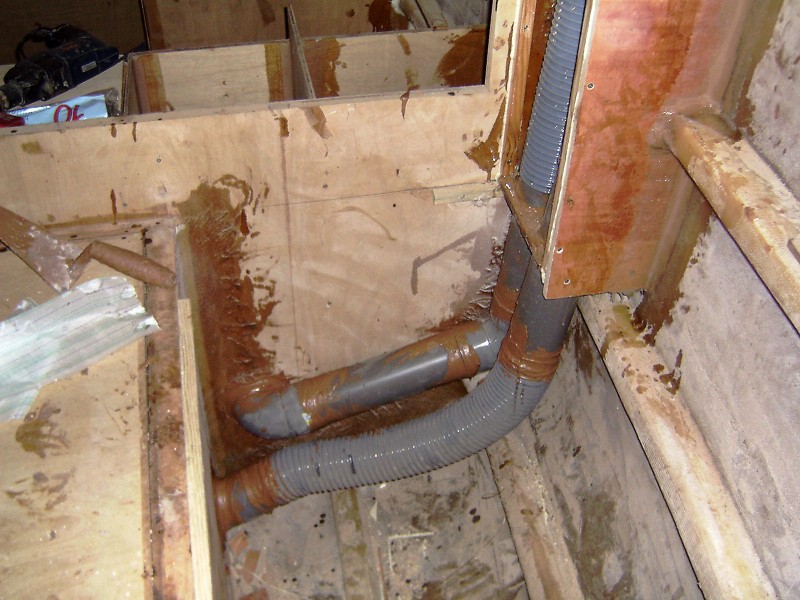

Ventilation moteur L'ensemble des gaines sera coffré et moussé. Ventilation moteur

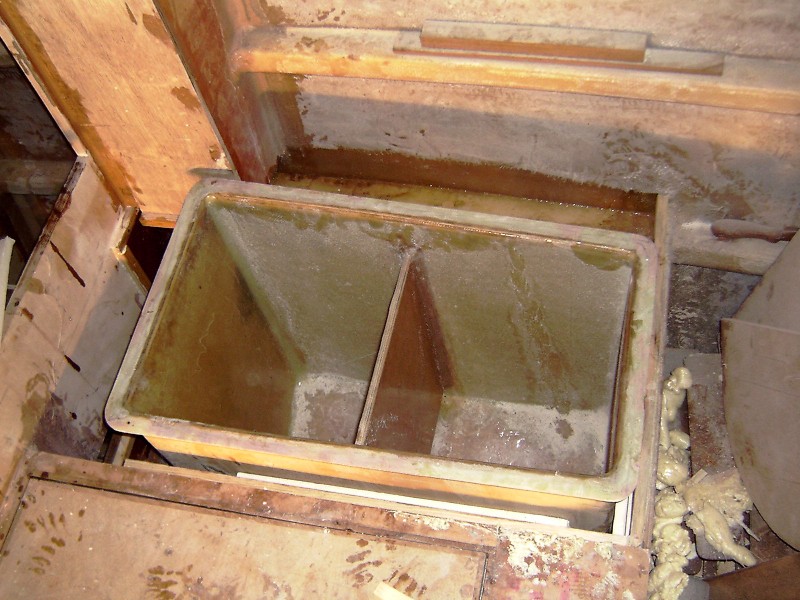

Installation des réservoirs (2 x 250 litres).
Ils ont été fabriqués en contre-plaqué stratifié avec une résine époxy spécialement formulée pour résister aux hydrocarbures.
Le "couvercle" est en stratifié monolithique et sera boulonné.
Réservoir gazole   Réservoir gazole

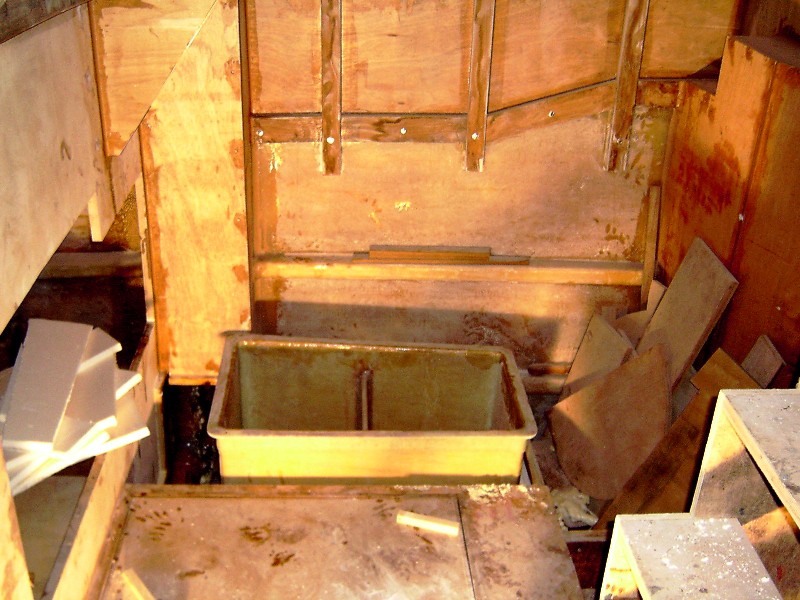

Réservoir en place côté bâbord. On peut voir la gaine de distribution de chauffage, qui sera stratifiée et noyée dans l'isolation.
réservoir gazole
Les tuyaux de remplissage , d'alimentation et de mise à l'air libre seront fixés sur le couvercle.


Table à cartes

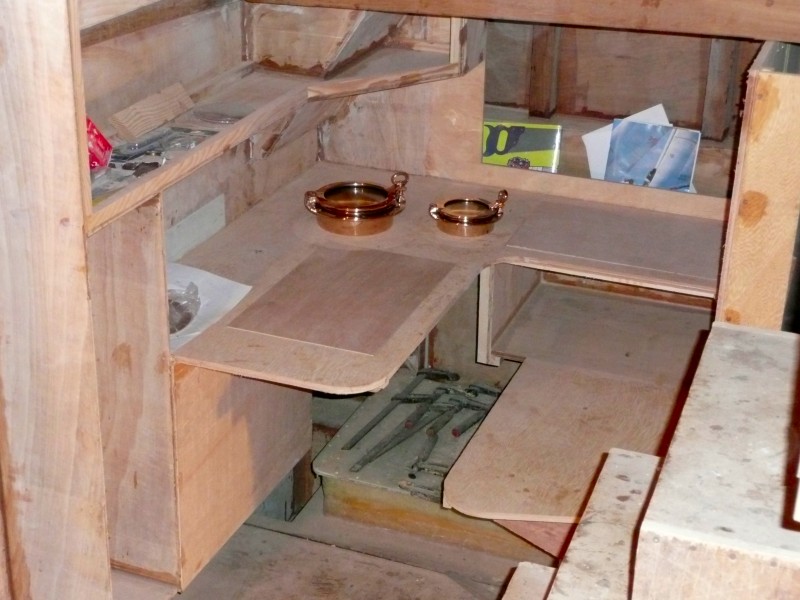

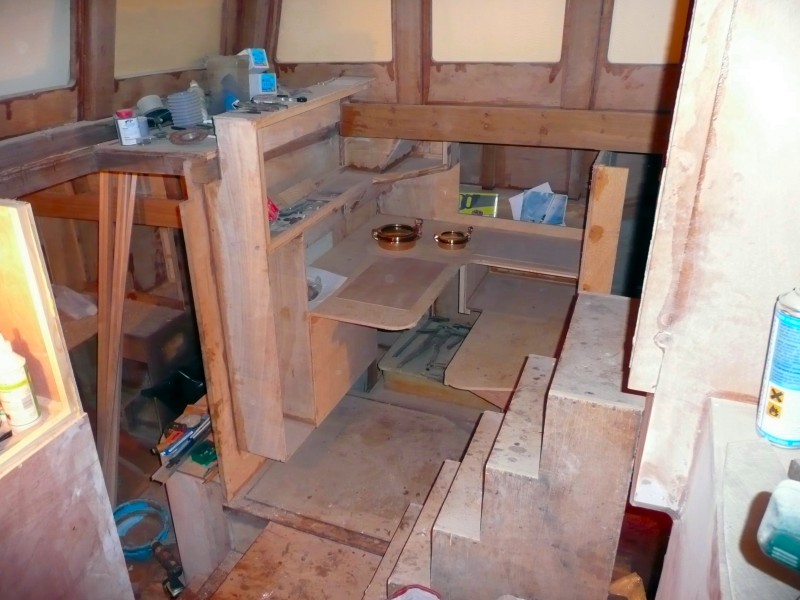

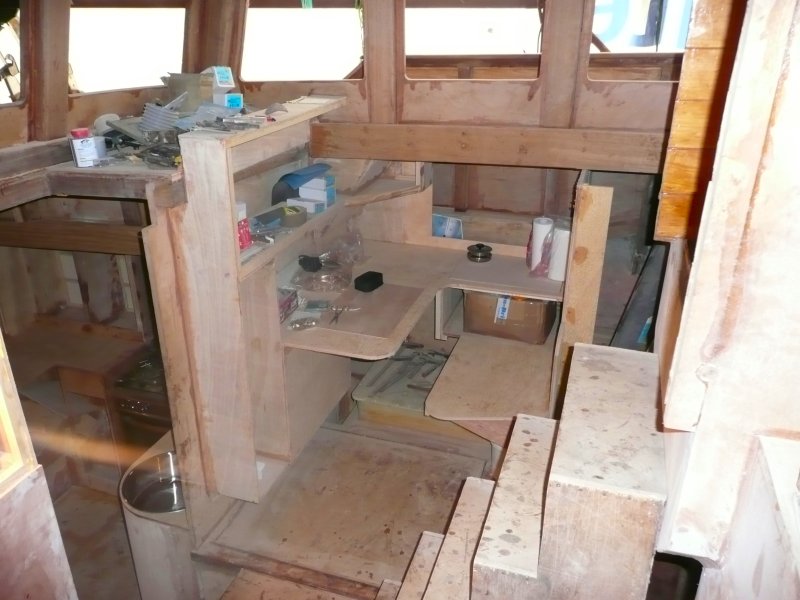

Table à cartes Table à cartes en L. Table à cartes
Initialement prévue au format grand aigle, j'ai préféré privilégier l'ergonomie et la taille du placard à cirés.
A l'heure des lecteurs de cartes et des pc embarqués, il n'est plus vraiment indispensable de pouvoir déplier quotidiennement une grande carte.
Une trappe au centre s'ouvre sur un compartiment pouvant recevoir un pc portable.
Table à cartes


Timonerie et couchette de quart

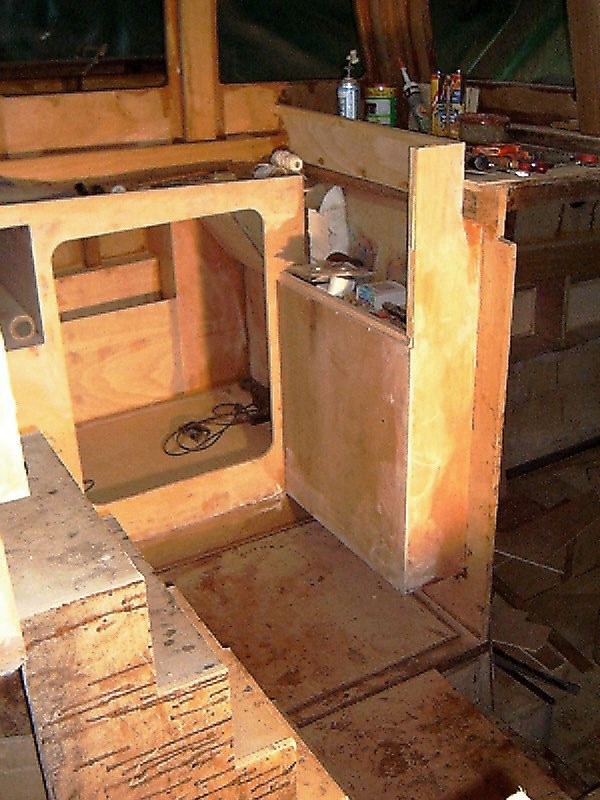

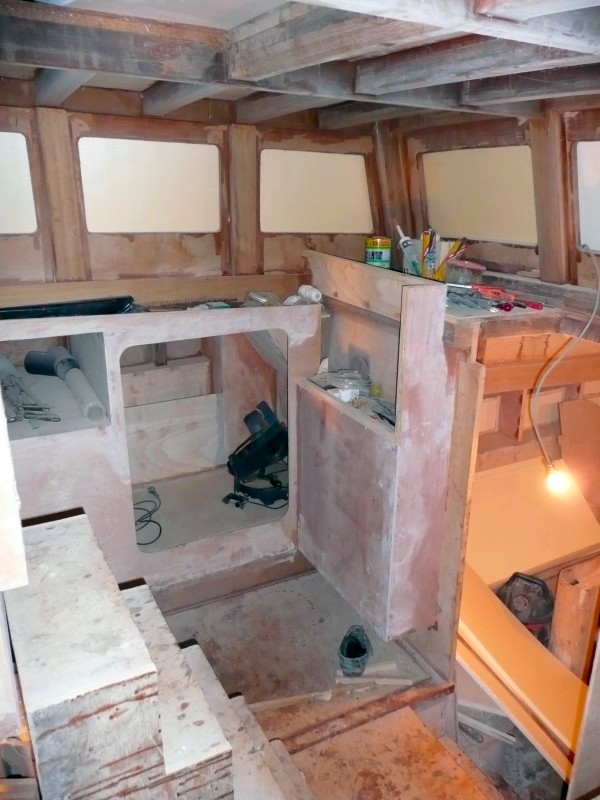

Bâbord Emplacement de la timonerie intérieure. Bâbord

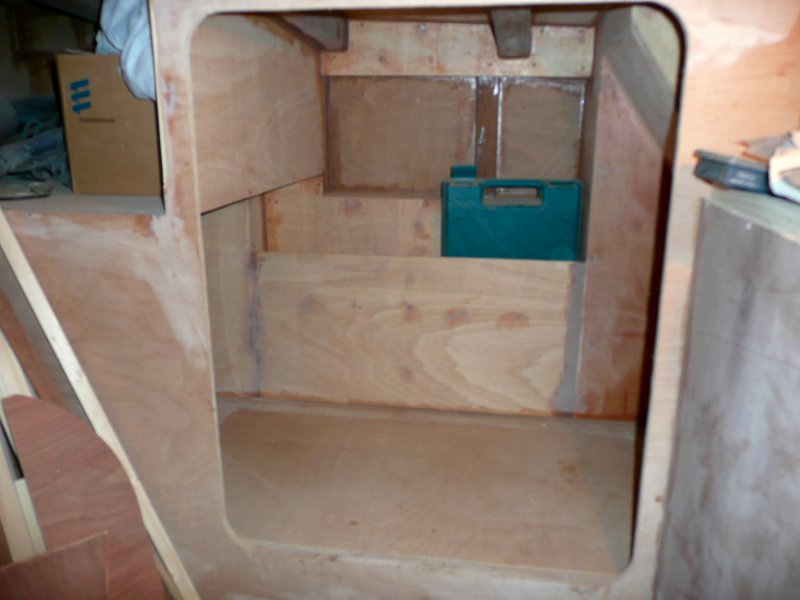

La couchette de quart (2m10 x 0m60).
Couchette de quart
